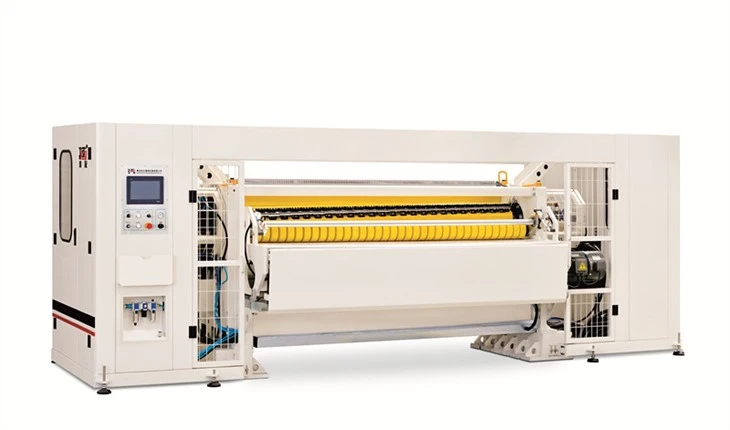

Màquina integrada de cisalla i retalla rotativa de nou tipus

INTRODUCCIÓ GENERAL A L'EQUIP Aquesta màquina és necessària per aconseguir una alta eficiència i un alt rendiment per al cartró ondulat. Les seves principals funcions són:1. Tallar taulers i papers de deixalleria abans del canvi de comanda, cosa que pot proporcionar una garantia de canvi de comanda sense parar.2. Pot realitzar el canvi d'ordre sense tall per a la línia de producció de doble capa.3. Reduirà els residus i s'aturarà quan hi hagi un mal funcionament de la màquina.

Parts elèctriques i pneumàtiques

Control de tall: servocontrolador britànic CT AC o servocontrolador LENZE

Monitorització del funcionament: pantalla tàctil Schneider

Control de monitorització: PLC Schneider o PLC LENZE, PEPPERL FUCHS

interruptor de proximitat, interruptor optoelectrònic, codificador SICK

Aparells de baixa tensió: Schneider

CARACTERÍSTIQUES FUNCIONALS

Extremadament ràpid

L'equip adopta un corró d'enclusa de tall, que utilitza una estructura de conducció separada per als motors inferior i superior per permetre que la càrrega dels motors es redueixi a la meitat en comparació amb l'estructura de conducció no separada.

El corró de fulles es podria sincronitzar instantàniament amb la línia de producció. És necessari quan es canvia l'ordre sense frenar o tallar el mal funcionament. La velocitat de tall de residus podria ser de 220 m/m. (La velocitat de la línia de producció és de 250 m a l'extrem).

Llarga vida útil

El corró de ganivet superior i inferior són accionats per un servomotor per separat. A causa del diferent diàmetre del corró d'enclusa i del corró de ganivet, cada posició de tall es distribuirà uniformement al corró d'enclusa.

En comparació amb l'estructura d'un motor de conducció (tallant la mateixa posició), el corró d'enclusa podria tenir una vida útil molt més llarga, que serà de més de 6 milions de vegades.

ArranjareSistema de múltiples fulles capaç

Tot el rodet de fulles està fet per molts grups de fulles en seqüència i cadascun es pot controlar per pujar o baixar de manera independent. Es pot connectar amb el sistema de gestió de producció per controlar les posicions on tallar o no durant el tall de les taules. Per tant, pot dur a terme la funció de canvi d'ordre sense tallar els taulers i fer el tall de vora per a la línia de producció de doble capa.

Descàrrega ràpida i suau de residus

Els cinturons superior i inferior estan alimentats per descarregar les taules sense bloquejar.

PARÀMETRES TÈCNICS

Model de producte	NCQD-2200-300	NCQD-2500-300	NCQD-2800-300
Dimensió	3507 × 4985 × 1998 mm	3507×5285×1998 mm	3507×5585×1998 mm
Màx. Amplada de tall	2290 mm	2590 mm	2890 mm
Potència total del motor	40 kW	40 kW	40 kW
Velocitat de línia	300 m/min	300 m/min	300 m/min
